概述

發電廠、變電站的直流系統直接向保護、控制以及其它自動化裝置供電，直流系統工作的可靠性、安全性直接關系到企業生產的安全可靠。當直流系統發生接地故障后，必須盡快查找并予以排除，否則會造成系統部分停電、癱瘓等惡性事故。對此，傳統的做法是采用拉路試驗，以確定故障線或故障區域，然后再人工查找，這種做法有很大的盲目性，對于一個龐大的直流系統，往往為查找一個接地點要花費幾天時間，而且這種拉路試驗方法，不僅給安全生產造成威脅，并且對多點接地故障，不允許停電的線路，更是無能為力。

近年來，國內先后出現一些監測、定位裝置，但由于這些檢測儀器設計原理本身的缺陷及不完善，且操作繁雜，造成其使用效果不理想，因而未得到廣泛推廣使用。

我公司在多年來生產、設計電力系統保護、自動化裝置及儀器儀表的基礎上，根據國內電力系統特點加以改進，研制開發出適合我國國情的ETK-BZJD型便攜式直流系統接地探測儀。本儀器結構簡單精巧、攜帶方便、簡單、靈敏度高，可準確探測出接地故障線路，并準確定位接地點。經在多家發電廠、變電站中使用證明，本儀器在220V、110V、48V、24V各種電壓等級的直流系統中，均可準確探測出接地故障點。

特點和技術規范

特點

屬于便攜式儀器，攜帶方便，重量輕，體積小，即使在十分狹窄的空間亦可使用。

手持探測器配有多種規格的探頭，靈敏度高。

設計原理先進，能迅速準確地確定故障線路、故障點。

使用本儀器無需斷開直流電源或直流饋線。

信號發生器位于直流電源母線側，探測時無需改變其位置。探測器及探頭工作不受距離限制，可攜帶至任意處進行探測。

使用操作十分簡單，只須按動信號發生器及手持探測器的電源開關，即可開始工作，工作過程中無須操作任何按鍵。

不受直流系統電壓等級限制。對繼電保護沒有任何影響。

通過增加配置可以兩人或三人同時查找接地點，查找速度快。

主要技術規范

工作電源：信號發生器：AC220V±10%，50Hz/60Hz；探測器：DC9V 電池兩節。

環境濕度：<90%

適用范圍：DC220V、DC110V、DC48V、DC24V。

配置：

基本配置：即儀器中包括一臺信號發生器、一部探測器、一把探頭。

一般配置：即一臺信號發生器、二部探測器、兩把探頭。

標準配置：即一臺信號發生器、三部探測器、三把探頭。

注：一般配置和標準配置兩種專為現場兩人以上同時查找地點而配置，便于在線路較多時快速找出接地故障。

檢測接地電阻阻值范圍:0~60K

使用說明

使用前觀察現場直流系統接地情況

轉動現場絕緣監察切換開關。“V+”(正極對地電壓)“V-”（負極對地電壓）確定是正極接地，還是負極接地。

以220V直流系統為例：

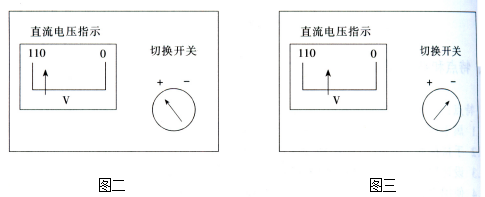

如圖二正極對地電壓小于110V，表明正極有接地故障。

如圖三負極對地電壓小于110V，表明負極有接地故障。

4.2儀器自檢和現場探測

4.2.1探測器內電池檢查

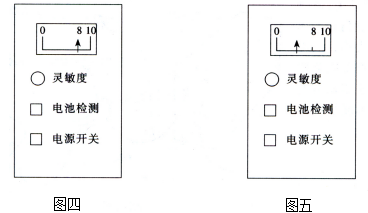

按下電池檢測鈕，表頭若指示在“8”以上，說明電池正常，如圖四所示。若按下電池檢測鈕，表頭指示在“8”以下，則電池電壓不足，在更換電池后方可使用，如圖五所示。

4.2.2現場探測

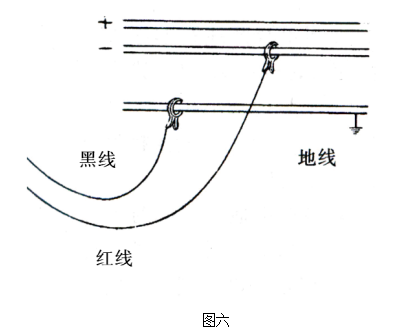

?給信號發生器接通AC220V電源，將“－”端黑色輸出線接于地（屏體外殼），并保證接地良好，“＋”端紅色輸出線接于有接地故障的直流母線上（DC+或DC-）。如圖六

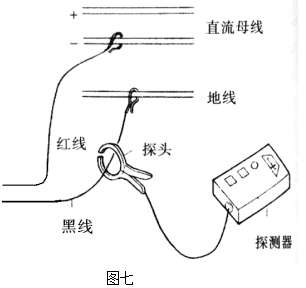

?將探頭卡于黑色接地線上，按下手持探測器開關，此時表頭應有指示。（刻度值并不代表具體接地電阻的大小，只用于比較判斷）此時調節探測器靈敏度旋鈕，使表頭指示最大或等于10，（表頭不能擺動打針）如圖七

?將探頭分別卡于故障母線下屬的各直流饋線上（DC+或DC-）。如果表頭有指示，表明此線路有接地故障，并可繼續向下級線路查找，如圖八。

當沿故障線路順序查找時，探頭跨過接地點后，則表頭指示有明顯的減小甚至為“0”，如圖九，就可判斷為接地點在f與g之間。

多點接地，應同時有幾條線路能收到信號。這種情況下，應以信號最大到最小的順序逐個查找，并查出一個排除一個。

注意事項

信號發生器工作電源為交流220V±10%,50Hz/60Hz,不得使用AC110V或AC400V等其它電源;

探測器工作電壓為直流18V,使用二節9V電流,請勿使用其它電源;

整套儀器在停止探測期間,應及時關閉電源開關;

本儀器應輕拿輕放,防止摔、碰、擠、壓，保持干燥，以免損壞；

用戶不得自行拆卸儀器，否則儀器出現問題，本公司概不負責；

當儀器發生故障時，應按說明書要求進行判斷，如不能排除，及時與公司聯系維修。

注：說明書中配置更改恕不另行通知，以隨貨說明書為準。
